首頁>電動機類>粉塵防爆三相異步電動機>低壓粉塵防爆三相異步電動機 > YFB系列粉塵防爆三相異步電動機
YFB系列粉塵防爆三相異步電動機為全封閉鼠籠式三相異步電動機。本系列電動機按標準GB 12476.1-2000《可燃性粉塵環境用電氣設備 部分:有外殼和限制表面溫度保護的電氣設備》的規定設計制造的,其防爆標志分為DIP B21 TBT4 DIP B21 TBT3\ DIP B22 TBT4\ DIP B22 TBT3 \DIP A21 TAT3 \DIP A22 TAT4 \DIP A22 TAT3,分別適用于工廠中21區或22區引燃度為T3,T4組的在大氣環境條件下粉塵或纖維狀的物質與空氣形成 的混合物場所的設備上。
本系列電動機具有體積小,重量輕,運行可靠,外形美觀等特點,而且具有效率高,哚聲低,振動小,溫升裕度大,性能優良,防爆結構先進,合理,使用可靠等優點。
本系列電動機的功率等級、安裝尺寸符合電工委員會(1EC)標準,其對應關系與德國DIN42673標準相同,而且高H160及以上電動機端蓋上有不停機注排油裝置,有利于出口設備的配套和引進設備的備品備件。
本系列電動機功率范圍為0.12KW-315KW,機座高63-355mm本系列電動機外殼按其限制粉塵進入電機外殼內部的能力分為塵密性(適用21區)和防塵型(適用22區)防護等級分別為IP65和IP55,電動機的冷卻方式為IC411,并可按用戶要求派生制成戶外型(W),戶外防中等腐蝕型(WFI)等。
結構說明
定子
定子繞組采用厚漆層導線,有繞組定子鐵心經真空壓力浸漆處理,保證導線之間的空隙填充良好,使之成為一個完整的整體,繞組和絕緣具有良好的電氣,機械,熱穩定和防潮性能。電動機的絕緣等級為F級,但定子繞組溫升按80K考核,提高了電動機運行時的可靠性,如果用戶需要還可以增加定子繞組測溫裝置,對繞組溫度進行監控。
轉子
采用熱套將鑄鋁轉子固定在軸上,轉子經動平衡校驗,電動機運行平穩,振動小,軸采用45號鋼制成,電動機有一個圓柱形軸伸,借聯軸器或正齒輪傳動。
軸承和軸承室
本系列電動機軸承采用電機專用低振動,低噪聲軸承,H132及以下采用雙面密封軸承,在軸伸端裝有波形彈簧墊片,以適度的彈力壓靠軸承,有效地抑制電動機運轉時產生的振動和噪聲,H160及以上電動機在端蓋上安裝有注排油裝置,軸承外蓋儲油腔大,可不停機加注軸承潤滑指,如果用戶需要H200及以上還可增設軸承溫度監控裝置,對軸承溫度進行監控。
風扇,風罩
本系列電動機風扇經靜平衡校驗與軸采用鍵聯接,運行平穩,風扇小,噪聲低,風罩為鋼板結構錐形風罩,在防止一定大小的固體異物進入殼內的前提下,具有的通風面積和通風散熱效果,防護等級為IP20.
在出廠時機座號315及以上電動機的軸伸端安裝有軸承鎖緊裝置,在運輸過程中可有效保護電動機軸承不致受損。
使用條件
1 使用環境條件:
1 環境空氣溫度隨季節變化,一般不超過-20~+40℃。
2 海拔不超過1000m。
3 額定頻率50Hz。
4 額定電壓為380V、4000V、415V、380/660V。
5 電動機工作方式為S1 (連續工作制)。
6 戶外防腐型(MFI):適用于戶外且具有中等腐蝕性場所。
注:用戶對頻率,電壓及使用環境條件等有特殊要求時,請訂貨時注明。
訂貨指南
1. 本樣本中的數據隨著技術進步允許有變動,不另行通知,請注意樣本的出版日期。
2. 如有特殊要求,如電壓、頻率、防護等級、旋轉方向、雙軸伸、噪聲振動限值、防爆等級、海拔高度等特殊情況請訂貨時說明。
3. 訂貨時請注明樣本中所標明的電動機的型號、功率、同步轉速、電壓、頻率、結構及安裝型式、防爆標志、隔爆等級和接線盒進線方式及旋轉方向等等。
4. 例:機座高為355、220KW,2P機座帶底腳,端蓋無凸緣,防爆等級為DIP B21 TBT3,防護等級IP65,順時針轉向,進線方式橡套電纜進線,適用于具有中等腐蝕場所的電動機標注如下:
YFB280S-275KW 380V 50HZ DIP B21 TBT3 IP65 B3 WFI橡套電纜,順時針旋轉。
電動機的防爆性能按照標準GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分:通用要求》和GB3836.2-2000《爆炸性氣體環境用電氣設備第2 部分:隔爆型“d”》的規定,制成隔爆型,防爆標志為:ExdI、ExdIIAT4、ExdIIBT4。
低壓粉塵防爆三相異步電動機 | |
---|---|
適用場所 | DIP |

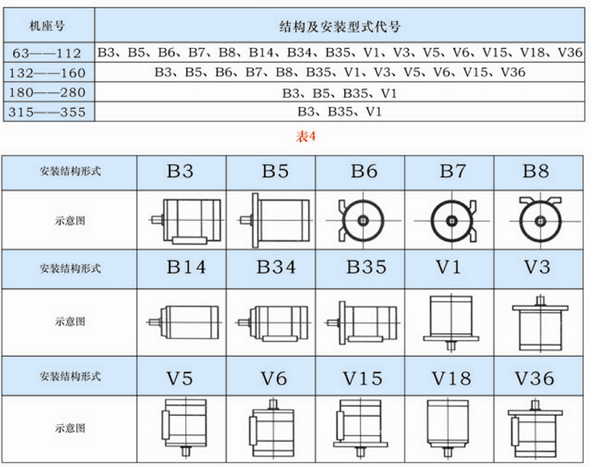

安裝方式 | B3,B5,B35,V1,其它 |
電壓 | 380V,660V,380/660V,其它 |
頻率 | 50Hz |
防護等級 | IP55 |
絕緣等級 | F級 |
極數 | 2P、4P、6P、8P、10P |
功率 | 0.18~315kW |
機座號 | 63~355 |
冷卻方式 | IC411 |
工作制 | S1 |
海拔 | 不超過1000m |
環境溫度 | -15~+40℃ | 其他參數 |
產品型號 | YFB系列 |
防爆標志 | DIPB21TBT3 |
供貨周期 | 30天 |
產品證件 | - |

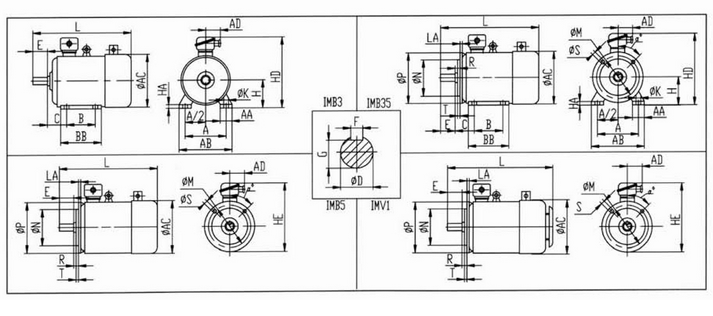

尺寸圖 |
|
