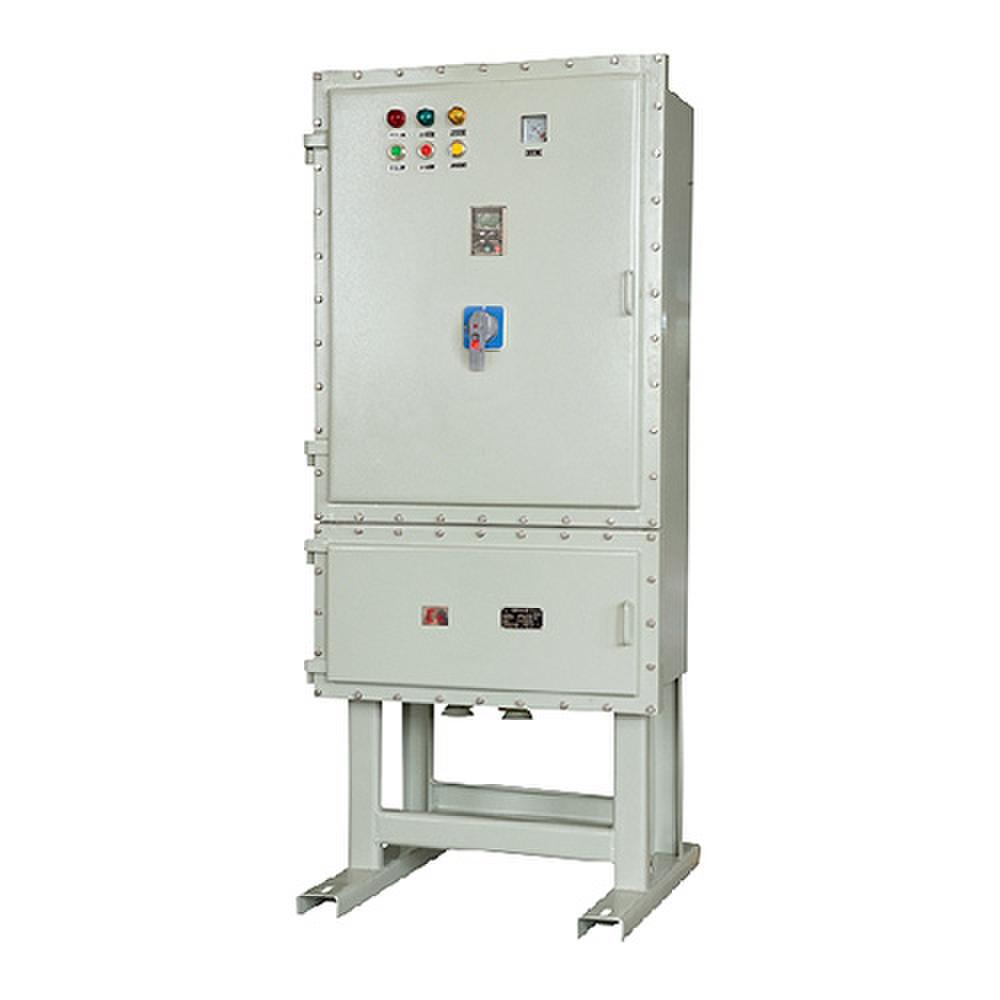

BQJ 系列防爆自耦降壓電磁起動箱(ⅡB、ⅡC、DIP)

適用范圍

● 適用于爆炸性氣體環境的1區、2區；
● 適用于ⅡA、ⅡB、ⅡC類爆炸性氣體環境；
● 適用于可燃性粉塵環境20區、21區、22區場所；
● 適用于石油采煉、儲存、化工、醫藥、軍工及軍事設施等爆炸性危險環境；
● 主要用作三相異步電動機的不頻繁起動、停止。

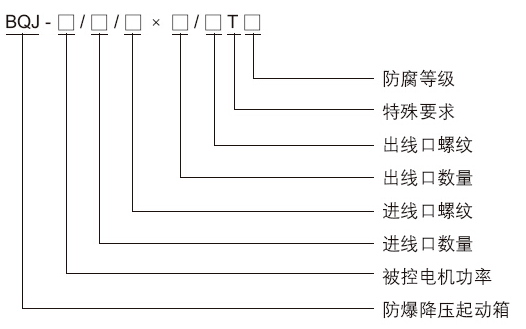

型號含義

技術參數

● 執行標準：GB 3836.1-2010、GB 3 836.2-2010、GB 38 36.3-2010、GB12476.1-2000；
● 防爆標志：ExdⅡBT4 Gb、ExdⅡCT4 Gb、 DIP A20 TA,T4；
● 額定電壓：AC380V；
● 可控電機功率：14kW、20kW、22kW、28kW、30kW、40kW、45kW、55kW、75kW、95kW、115kW、135kW；
● 使用類別：AC-3；
● 防護等級：IP54(IP65)；
● 防腐等級：WF1。

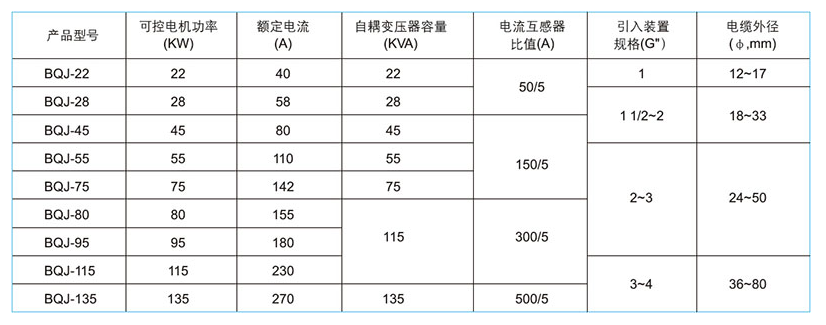

選型表

產品特色

● 殼體采用鋼板焊接而成，表面粉末靜電噴塑；
● 內裝自耦變壓器、交流接觸器、時間繼電器、熱繼電器電流互感器、電流表、電壓表、轉換開關、指示燈等；
● 產品具有過載、短路、失壓、斷相保護等功能；
● 可根據客戶要求特制，如有氫氣、乙炔、二流化碳等場所可制成ⅡC防爆箱；
● 電纜布線。

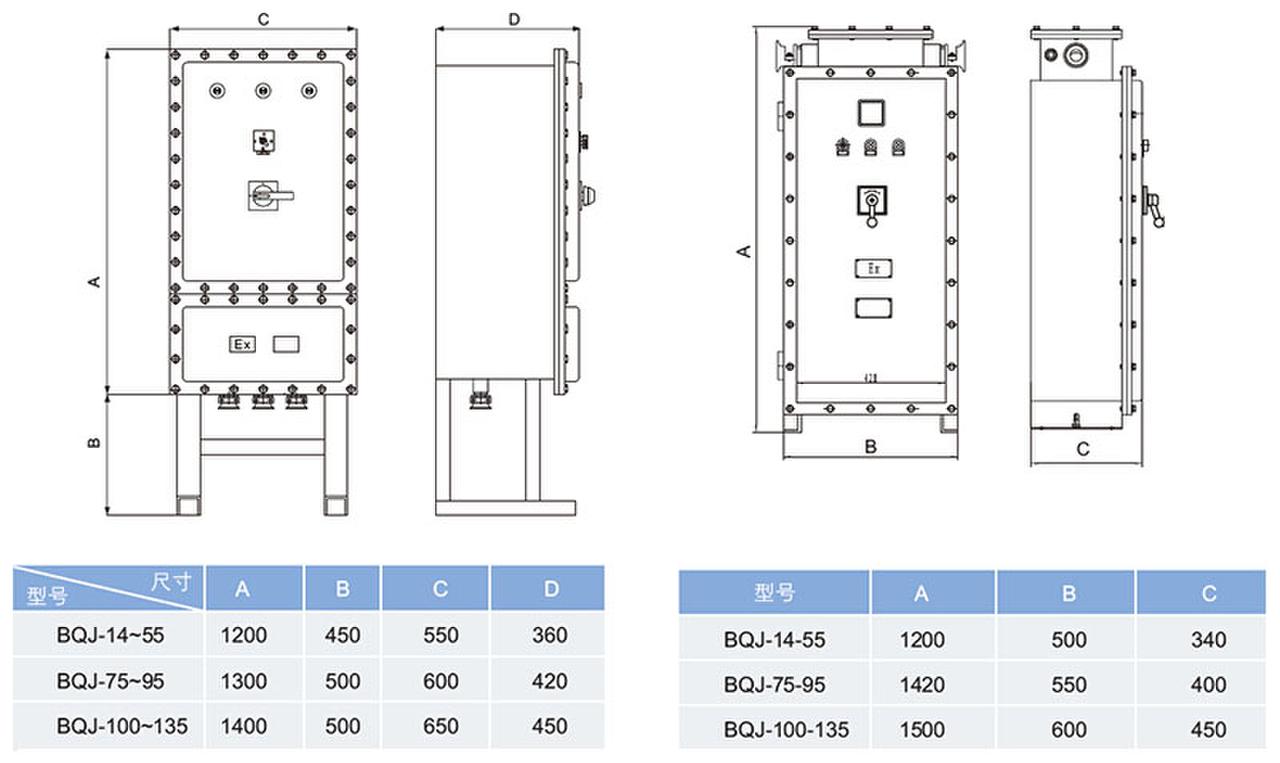

外形安裝及尺寸

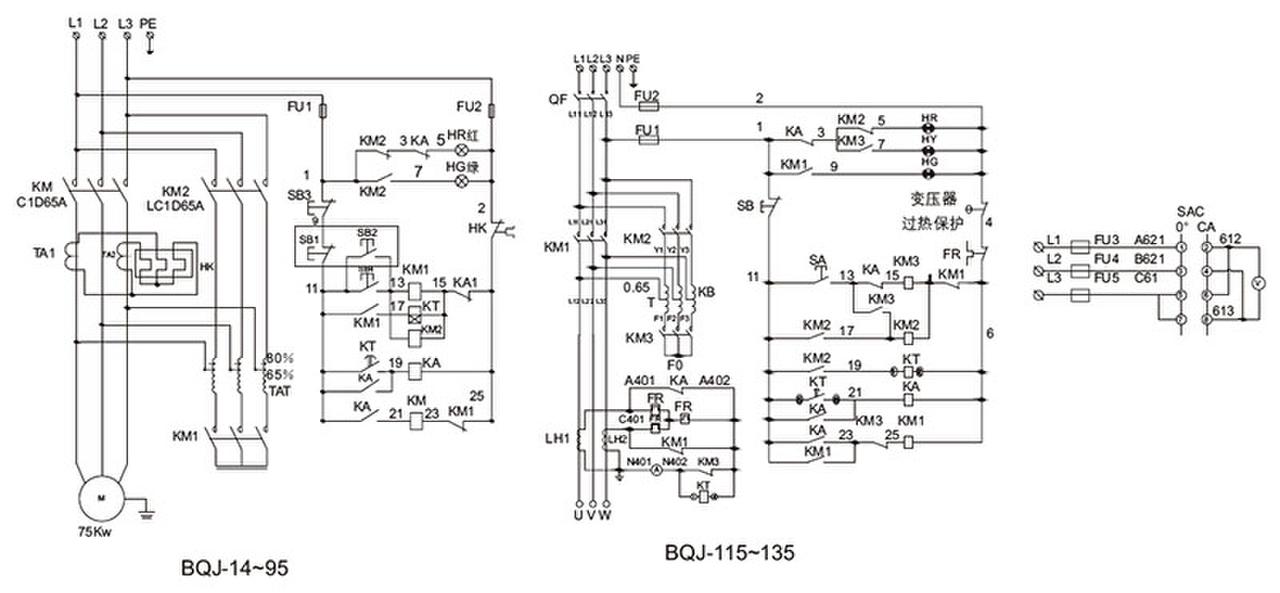

電氣原理圖
